Kameroven, grafiet isolatie - HTK GR

De grafietoven HTK GR werkt met grof/fijn vacuüm, beschermende gassen zoals stikstof/argon en reactieve gassen zoals waterstof en koolmonoxide. De grafietoven HTK GR kan niet werken in een zuurstofatmosfeer vanwege de grafietisolatie.

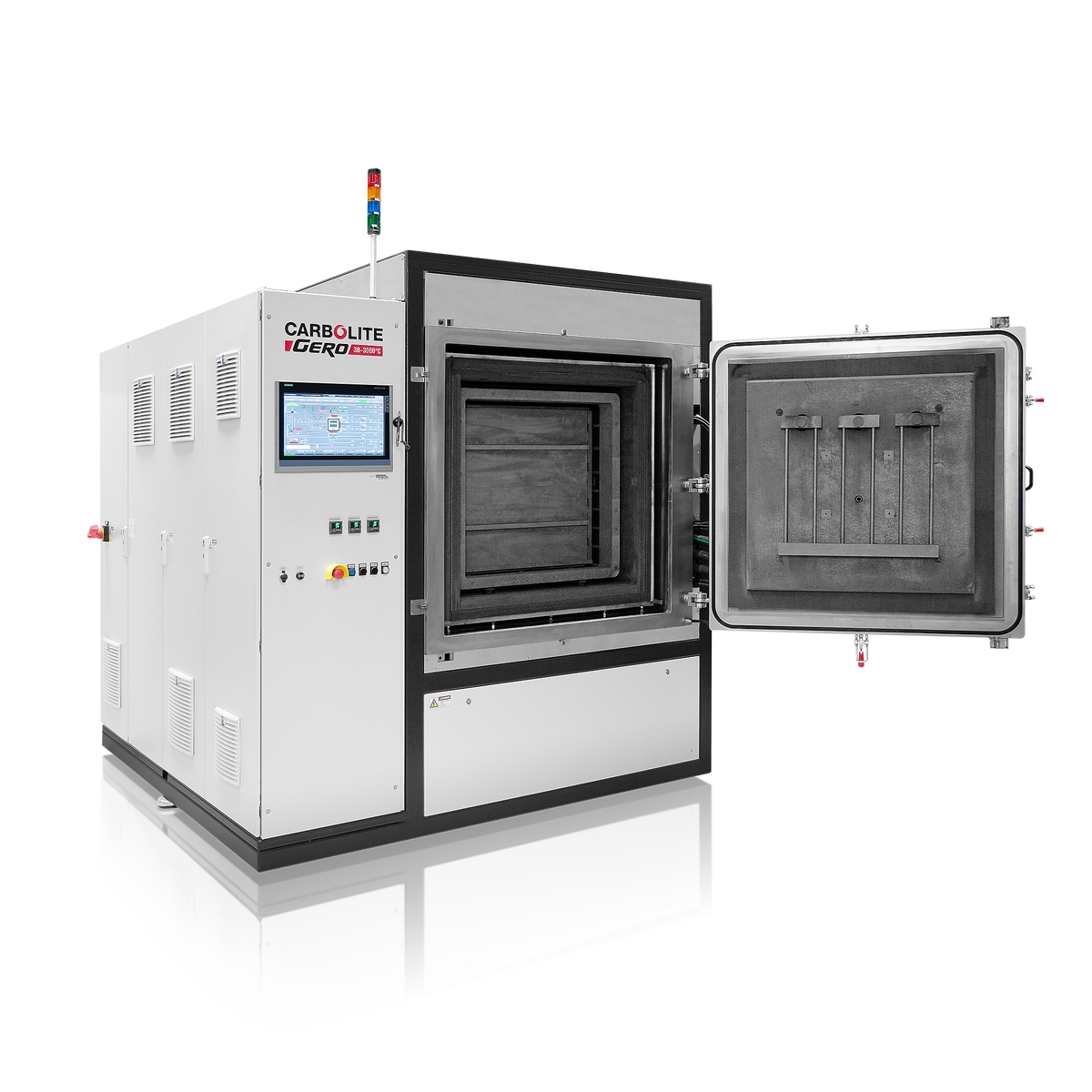

Het rechthoekige ontwerp met een voordeur zorgt voor gemakkelijk laden en lossen. De HTK GR-serie is verkrijgbaar in maar liefst zes verschillende maten. De kleinste ontwerpen met een inhoud van 8 liter en 25 liter worden doorgaans door laboratoria gebruikt voor onderzoek en ontwikkeling. De ovens van 80 liter, 220 liter, 400 liter of 600 liter worden voornamelijk gebruikt als pilootsystemen of grootschalige productie.

De HTK GR is gebaseerd op grafiet isolatiemateriaal, evenals grafiet verwarmingselementen. Met maximale temperaturen tot 2200°C is de HTK GR geschikt voor extreme warmtebehandelingen. Op verzoek kan het systeem worden uitgerust met een grafietretort (reactievat) die in staat is tot een gedefinieerde gasgeleidende stroom binnen de unit en de temperatuuruniformiteit verbetert tot < ± 10 °C. Bij processen met sterke uitgassing beschermt de retort de verwarmingselementen en verlengt de levensduur van de oven.

Toepassingsvoorbeelden

grafitisering, pyrolyse, siliconisering, sinteren, technische keramieken

Klik om video te bekijken

_{Product Video: Kameroven, grafiet isolatie - HTK GR}

Standaard functies

Graphite furnace, offering the highest possible temperatures

Werking met partiële waterstofdruk indien gewenst

Nauwkeurig geregelde vacuümpompsnelheden geschikt voor poeders

Data registratie voor kwaliteitsbeheer

Kameroven, grafiet isolatie - HTK GR Technische details

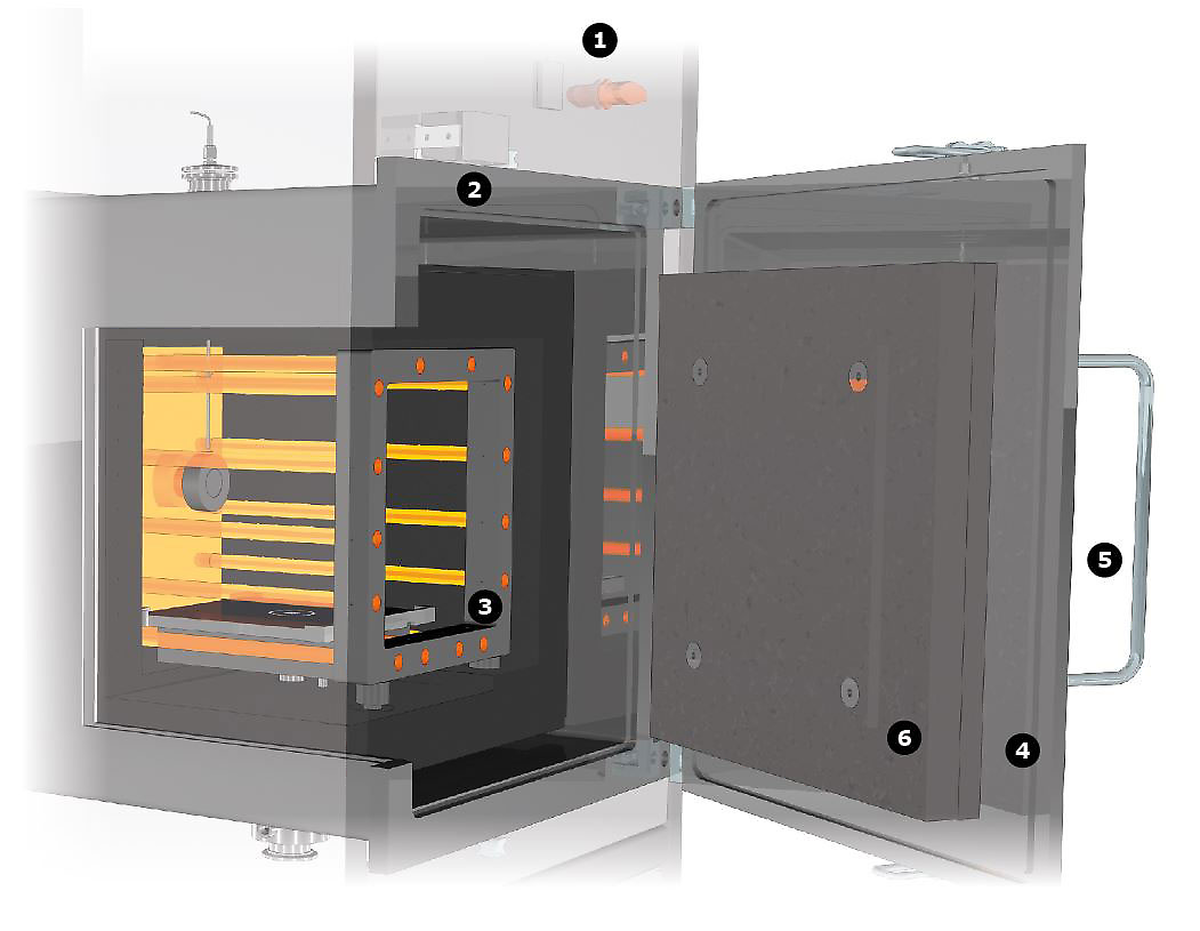

View inside of the HTK Graphite Furnace

frame
water cooled vessel
heating cassette
groove for the sealing
front door
graphite insulation

Inside the chamber, heating elements are positioned at the bottom, left, right, and top sides of the furnace chamber allowing for improved temperature uniformity. For larger volumes, the back wall and front are equipped with heating elements to maintain excellent temperature uniformity. The HTK W, HTK MO, HTK GR and HTK KE furnaces are surrounded by a water cooled vessel; thus classifying, the HTK systems as a cold wall furnace. The cooling water is guided through the double walled vessel.

Upon request, the HTK GR can be operated up to 3000 °C. For operation at 3000 °C, the furnace is specially designed with a specific isolation thickness, optimal positioning of the heating elements, and a pyrometer for temperature measurement and control. The pyrometer directly measures the heat radiation by optical methods via a window inside the furnace and is not directly inserted into the furnace.

This measurement principle only works if a sufficient amount of radiation is emitted. The needed radiation is only generated at temperatures exceeding 400 °C. For lower temperatures, a sliding thermocouple is used to control the lower temperatures.

Because of the increasing vapor pressure of graphite, 3000 °C operation is only possible under inert gas atmosphere. Additionally, the high vapor pressure also results in carbon being released to the atmosphere. For carbon sensitive samples, a metallic high temperature furnace must be used.

Kameroven, metalen isolatie - HTK Voorbeelden

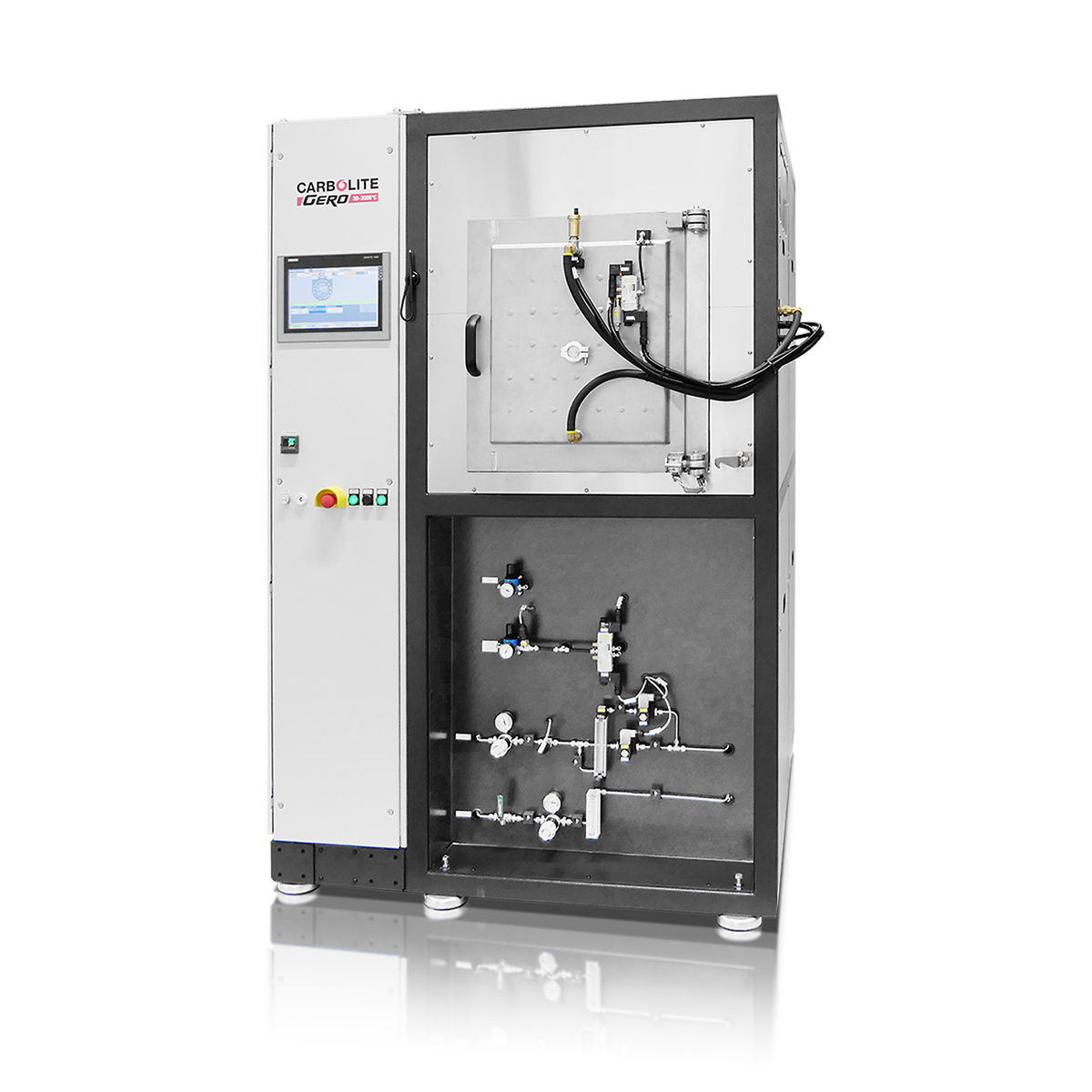

HTK 8 GR/22-1G half-automatisch tot 2200°C

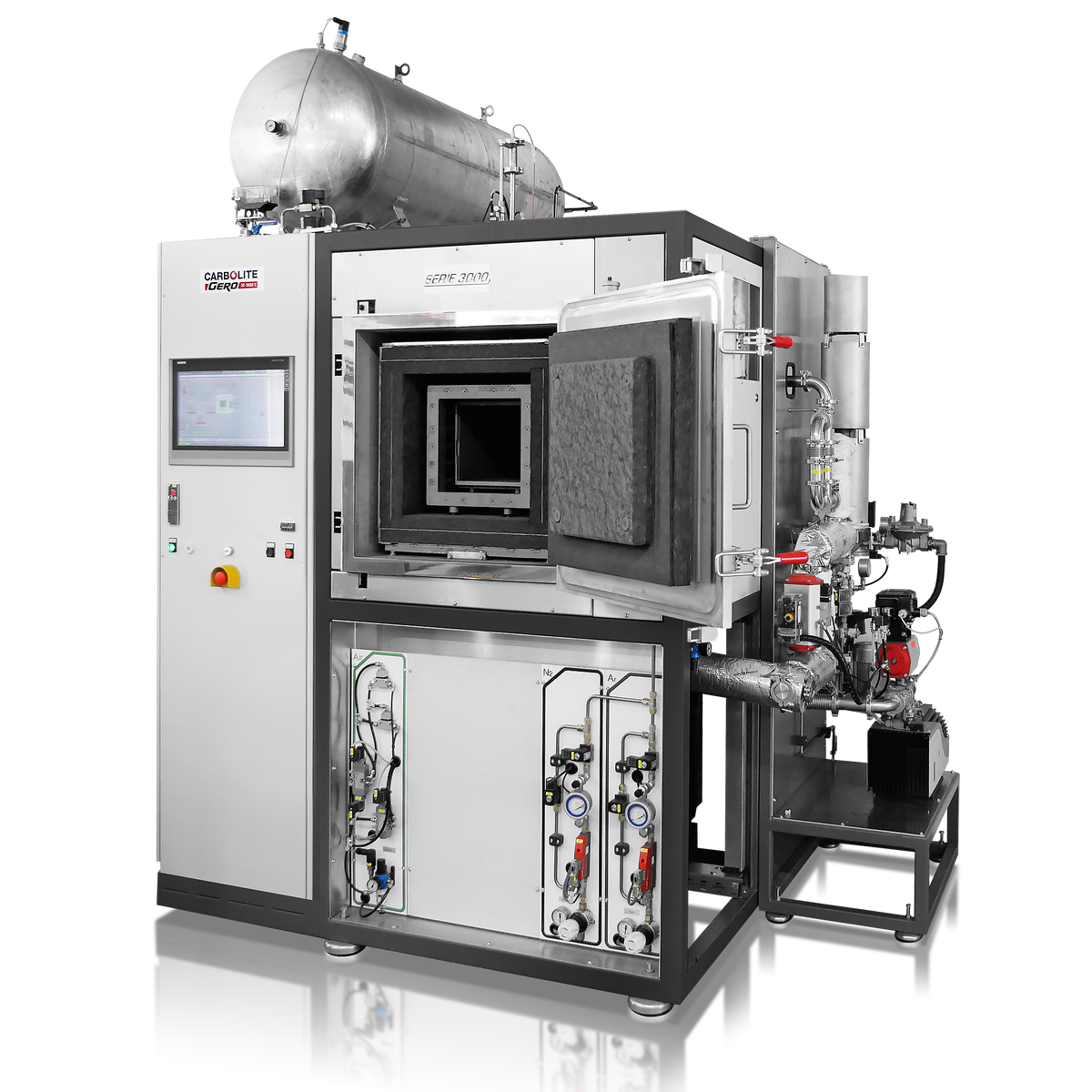

HTK 25 GR/22-1G automatisch tot 2200°C met optioneel pyrolyse pakket

_{Onder voorbehoud van technische wijzigingen en eventuele fouten}
